Ионизационные камеры с колодцем

Все ранее описанные камеры используются для определения дозы излучения, падающего на камеру от внешнего источника. При измерении активности малого γ-излучающего радионуклида возникает другой ряд проблем, которые сложно разрешить с представленными ранее конструкциями камер. Если распределение фотонов от такого источника известно, излучение можно измерить на любом подходящем расстоянии от источника с помощью плоской цилиндрической или подобной ионизационной камеры и рассчитать соответствующую геометрическую поправку в данной точке. Затем можно вычислить радиоактивность источника с использованием калибровочного коэффициента и гамма-постоянной. Однако распределение излучения ряда практических источников неизвестно и анизотропно, и определение полной дозиметрической величины с использованием традиционных камер затруднительно. Ионизационная камера, полностью окружающая источник и собирающая все излучение, испускаемое под любыми углами, позволяет исключить проблемы, связанные с анизотропным распределением фотонов и геометрическими факторами. Камера такого типа называется ионизационной камерой с колодцем. Некоторыми из применений этих камер в медицине являются определение активности радиоактивных источников, используемых для внутритканевой терапии, измерение активности радиофармпрепаратов перед введением в пациентов, проходящих обследование ядерно-физическими методами.

Камеры с колодцами обычно несколько больше ионизационный камер описанных выше, и они обычно имеют отверстие в верхней части, позволяющее вводить радиоактивный источник непосредственно внутрь камеры. Во время измерений источник располагается вблизи к геометрическому центру камеры, и практически 100% испускаемого излучения пересекает активную часть камеры. Сечение ионизационной камеры с колодцем показано на рис. 5.17. В этой камере радиоактивный источник устанавливается в пластмассовый держатель, который опускается в полый центральный электрод камеры. Стенки центрального электрода делаются достаточно толстыми, чтобы обеспечить должное равновесие электронов, входящих в активный объем камеры. Заглушки и цилиндры, окружающие центральный электрод и простираются с обоих концов, служат охранными электродами и определяют собирающий объем.

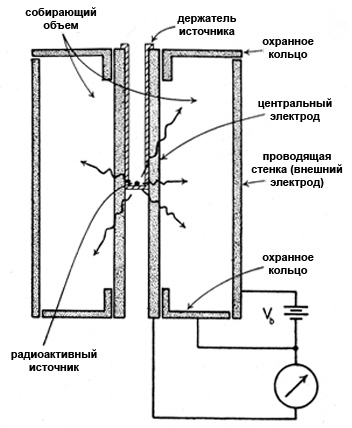

Рис. 5.17. Ионизационная камера с колодцем

Камера на рис. 5.17 спроектирована для использования при поверках и калибровках. Чаще глубина отверстия в центральном электроде бывает значительно меньше, а диаметр – больше для удобства установки и удаления радиоактивных источников. Такие камеры часто используются в отделениях ядерной медицины в качестве дозовых калибровщиков.
